油圧によるハイドロチャックシステムで高精度+簡単工具交換を実現した自動旋盤用油圧式ホルダ
2022.09.16
製品名 | 自動旋盤用油圧式ホルダ ハイドロチャック レースタイプ |
---|---|
メーカー | 大昭和精機株式会社 |
油圧によるハイドロチャックシステムが、高精度+簡単工具交換を実現。
狭い機内でもレンチ1本で簡単に工具交換が可能。
CNC自動旋盤における高精度なドリル・リーマ加工をハイドロチャックがサポートします。
この度、ラインナップが大幅に追加されました!
特徴

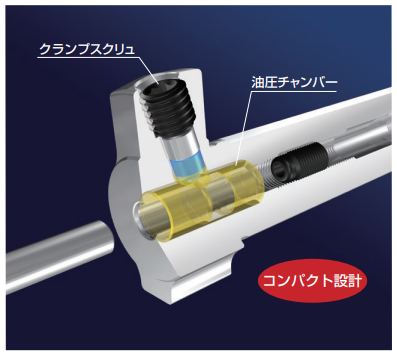

■精度・剛性を高めた内部構造
NCツーリングで培ったハイドロチャックの技術を
旋盤用ホルダとして一から開発・設計。精度や剛性だけでなく
隣接工具に干渉しにくいスリムな形状を実現しました。

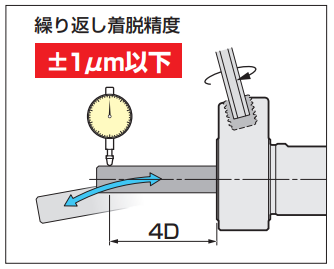

■繰り返し着脱精度±1μm
刃具交換を繰り返し行っても、
4D先端での再現性が±1μm以下と極めて安定しています。
また、クランプスクリュが底当たりしたところが締付け完了位置ですので、
締付けトルクによる管理も必要ありません。

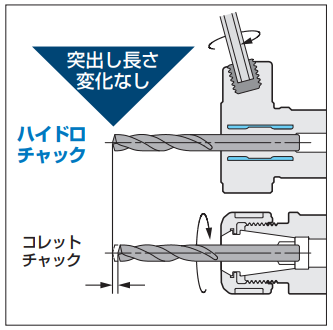

■工具長の変化なし
クランプスクリュの締付け前と後で刃具突出し長さが変化しないため、
機上で狙った突出し長さに合わせるのが容易です。

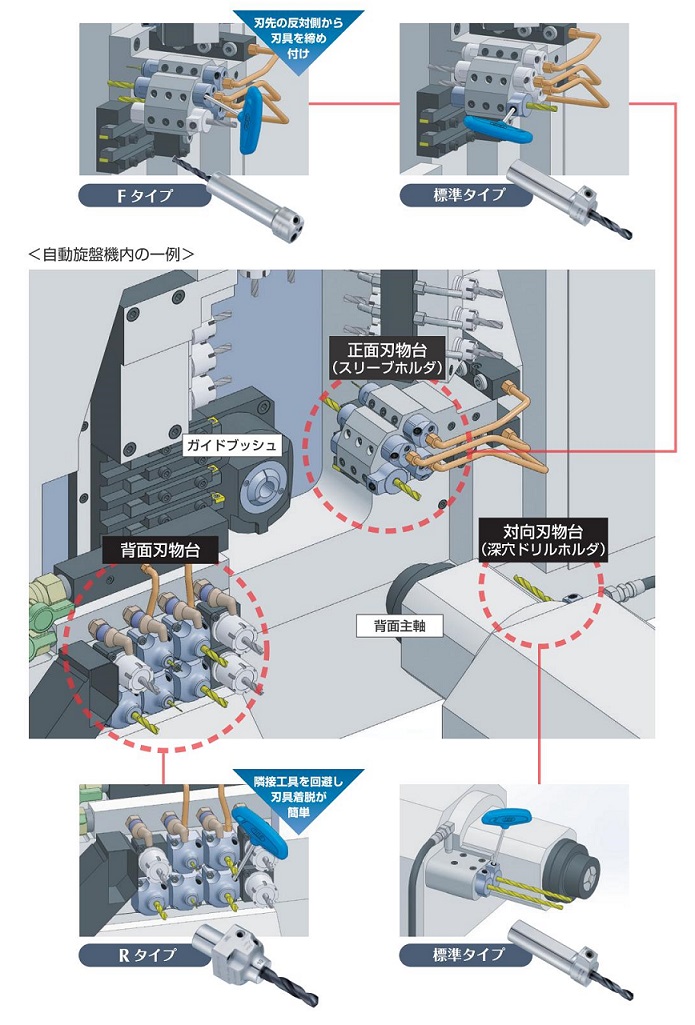

ラインナップ
■標準タイプ
・刃具側からレンチで締め付けでき、様々な刃物台に取り付けやすい標準タイプ。
・クーラント配管は Rc(PT)1/8 ねじで接続し、オイルホールドリルに対応。
・一部の型式ではアジャストスクリュが使用可能。
・シリーズが大幅に追加されました。
■Fタイプ \NEW!/
・刃具とは反対方向からレンチで締め付けでき、正面側での使用に最適。
・クーラント配管は Rc(PT)1/8 ねじで接続し、オイルホールドリルに対応。
・スリム設計で隣接工具との干渉を回避。
■Rタイプ \NEW!/
・隣接工具やクーラント配管を回避し、レンチ 1 本で刃具の着脱が可能。
・操作しにくい下段に取り付けても、刃具着脱が容易。
・上段に取付け時はクーラント配管をM6ねじで接続し、オイルホールドリルに対応。
★製品の詳細は「カタログを見る」からご確認いただけます。
