製品名	横型コンパクトマシニングセンタ「H550Xd1」
メーカー	ブラザー工業株式会社

高生産性と優れた環境性能を発揮する30番主軸の横型マシニングセンタが誕生！



特長

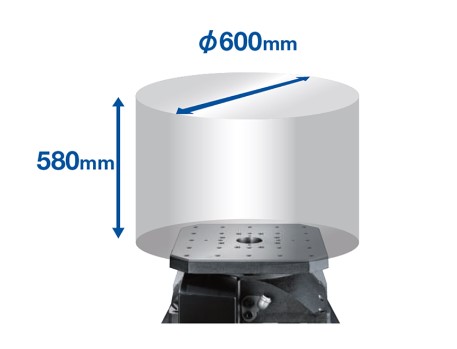

広い治具エリア
Φ600×580の広い治具エリアを実現。
工具退避などにより、Φ800まで広げることができ、
大物ワークや長尺ワークが搭載可能になりました。

※工具長や工具径により干渉エリアが発生します。
※B軸旋回時の工具退避または、工具長の制限は必要です。



省スペース
広い治具エリアや加工エリアを有しながら、
機械幅1557mm、奥行き2990mmと省スペースを実現しています。



高速動作

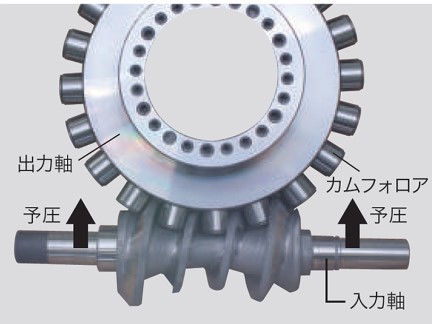

ローラーギヤカム機構を採用したB軸テーブルを標準搭載し、
旋回速度は100min-1と高速動作を実現。
400×400mmの積載質量は、最大で300kgまで可能で
重量のあるワーク・治具への対応と高速性を両立しています。



30本マガジン
新開発のダイレクトATC方式の30本マガジンを搭載。
最大工具長は250mm、最大工具径は125mm、最大工具重量は4kgまで搭載可能で、
長尺ワークなど様々な加工に対応します。
