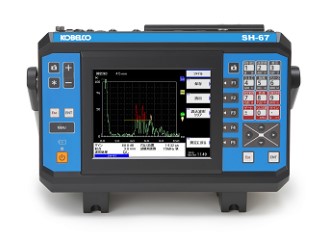

製品名	焼入硬化層深さ測定装置「SH-67」
メーカー	神鋼検査サービス㈱

高周波焼入れ深さを切断せずに測定

高周波焼入れ深さの測定の際の「製品カット」「エッチング」「深さ採寸」を
省略し業務の効率化が図れる測定装置です。



特長

切断せずに焼入れ深さを測定
超音波を利用して測定するため、製品を切断することなく測定ができます。
省力化・省コスト化で業務の効率化が可能です。

専門知識不要
お客様の仕様により、必要な条件をご提案＆セッティングいたしますので
専門知識・技術は不要です。

その他機能

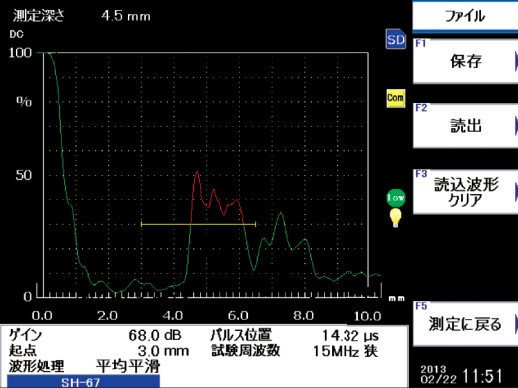

　・「波形処理機能」で境界部が明瞭

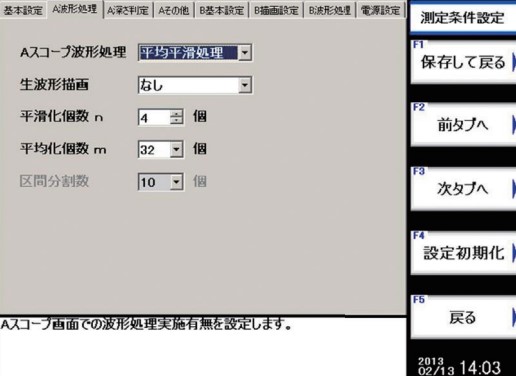

・「条件設定画面」で条件設定が簡単

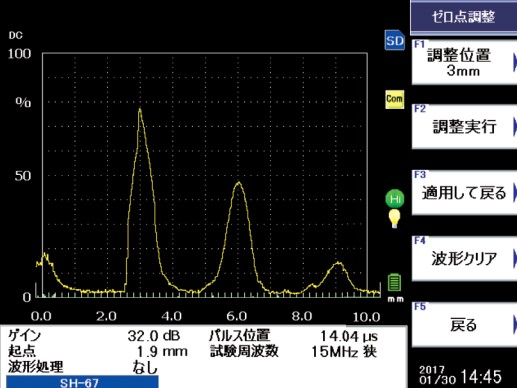

・「自動校正」機能で校正簡単



適用事例

＊高周波焼入れ品の深さ測定＊

・風力、建設機械：旋回ベアリング
・自動車、船舶：クランクシャフト、ギヤ、シャフトなど
・その他高周波焼入れ品全般



検査法の原理

超音波を用いて高周波焼入れの硬化層深さを測定します。

硬化層は組織が焼入れによって微細化・均一化されているため
超音波が通過しやすい状態となっているのに対し、母材層では組織が粗く超音波の散乱が
起こりやすい状態となっています。

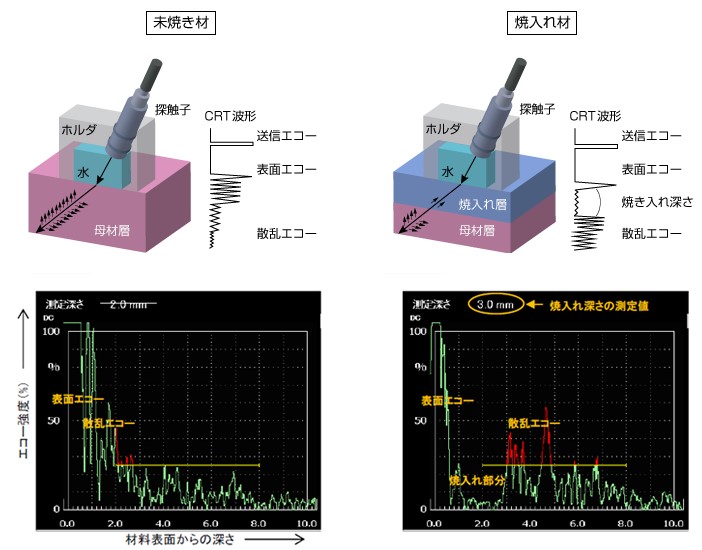

「SH-67」は、散乱エコーの立ち上がり位置を検出することで
硬化層と母材層の境界位置を測定します。

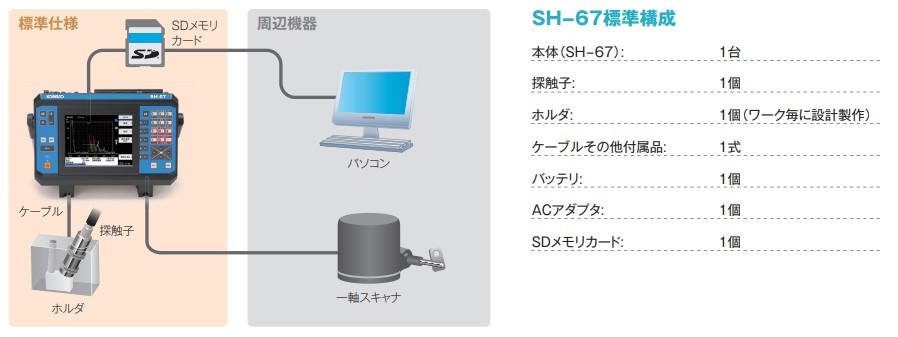

装置構成



製品動画



★製品の詳細は「カタログを見る」からご確認いただけます。

お問合せは下記をクリック、
または弊社営業担当までお願い致します。
