製品名	フルブローカプラ「FBHシリーズ」
メーカー	日東工器株式会社

独自のバルブ機構で低圧損・大流量を実現！
分離時は残圧を排気するので不快音やホースの反動を解消します。



特長

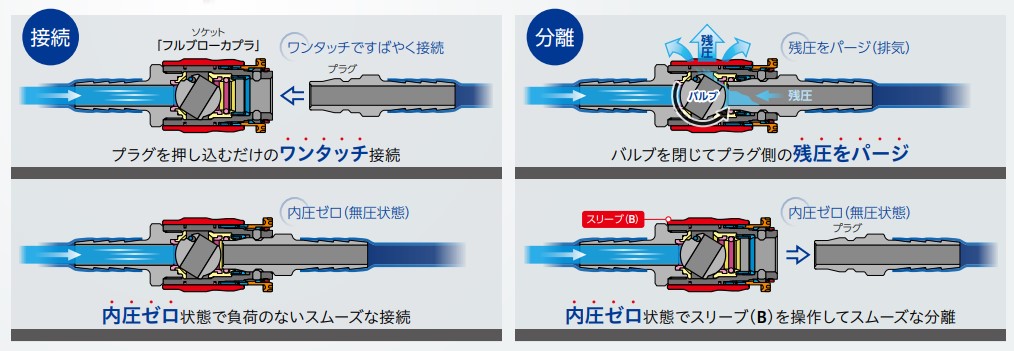

スムーズな接続・分離

接続・分離時はバルブが閉止、内圧ゼロでスムーズに操作できます。

接続動画はこちら
分離動画はこちら



開閉バルブ内蔵

接続状態のままバルブの開閉操作が可能です。

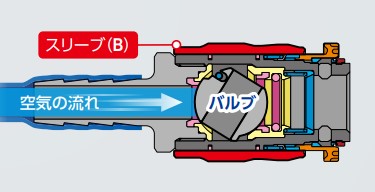

①バルブ 「閉」
　プラグが接続されていないとスリーブ(B)は動きません。
　プラグ未接続状態では空気が流れない安全設計です。

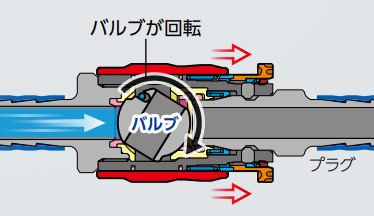

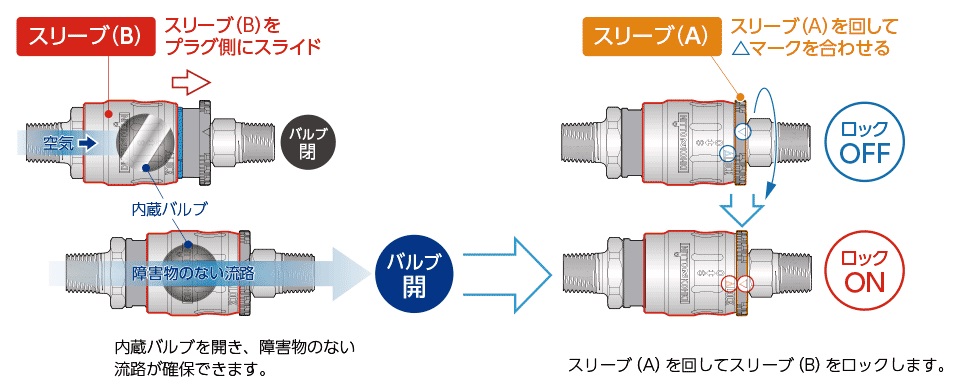

②バルブ  「閉」→「開」
　プラグ接続後、スリーブ(B)をプラグ側にスライドさせて
　バルブを開きます。

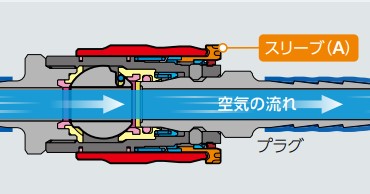

③バルブ 「開」
　スリーブ(B)を操作してバルブを閉じないとスリーブ(A)は動きません。
　バルブを閉じないとプラグが分離しない安全設計です。

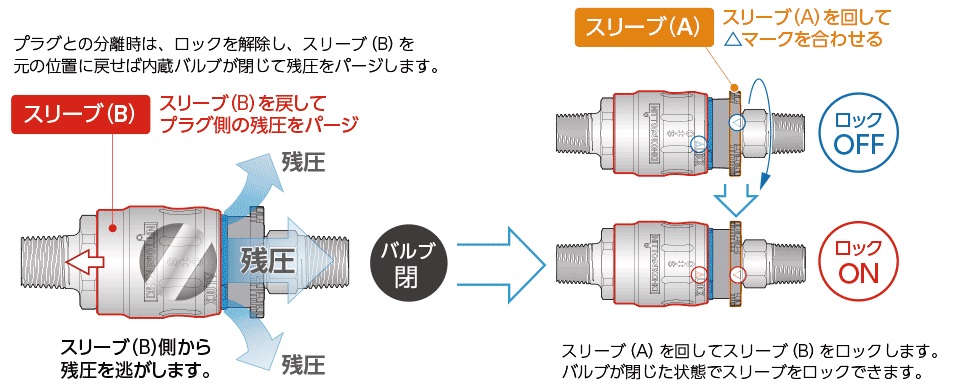

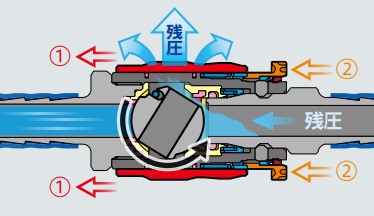

④バルブ  「開」→「閉」
　1. スリーブ(B)を引きバルブを閉じてプラグ側の残圧をパージ。
　2. スリーブ(A)を引いてプラグを分離します。



スリーブロック機能

使用中に意図せずバルブが閉じたりプラグが外れるのを防ぐため、スリーブをロックします。



残圧パージ機能

バルブを閉じるとプラグ側の残圧をパージ（排気）します。

カプラ分離比較動画はこちら

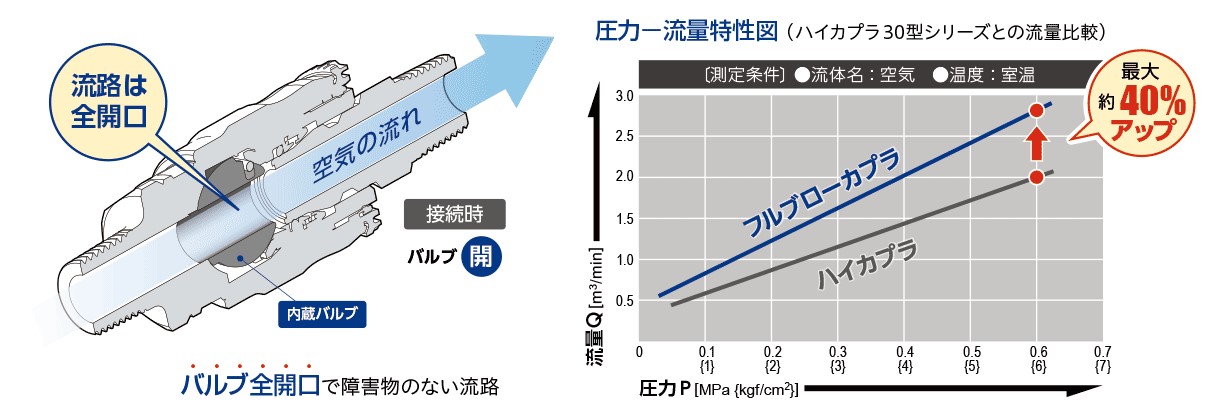

大流量・低圧損

独自のバルブ機構で圧力損失を抑え大流量を実現します。
フルブローカプラは、圧力損失を最小レベルに抑え、
従来型と比較して約40％の流量アップが得られます。

※1次圧力：0.6MPa（開放時）参考数値

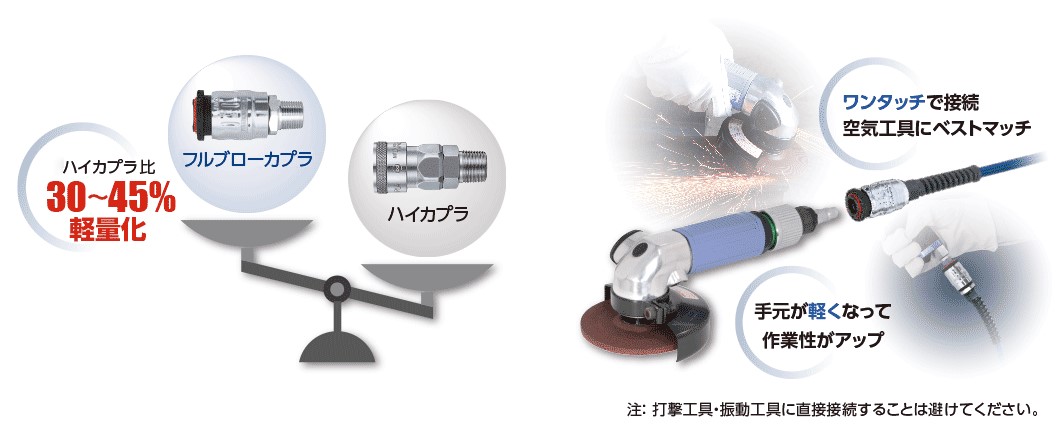

軽量

ハイカプラ比 30～45%の軽量化。





★製品の詳細は「カタログを見る」からご確認いただけます。
