製品名	切粉除去装置「Wavy Nozzle2（ウェイビーノズル）」
メーカー	ミネベアミツミ株式会社

スウィングするノズルで切粉も課題も一掃

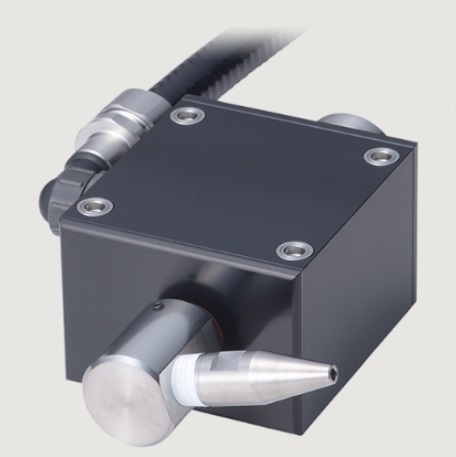

「Wavy Nozzle 2」とは

切削加工機のクーラントオイル(切削油)を任意に固定、
または往復運動で噴射できる装置です。

切削加工時に出る切粉の除去を効率よく行い、切粉の絡みつきによる
製品へのダメージや加工精度不良、刃具や工具の破損を軽減させる効果が期待できます。



従来機との比較

◎体積比約50%の小型化を実現し、加工機への装着自由度を更に拡大。
◎筺体は、エンジニアリングプラスチックからアルミ合金に見直し、剛性をアップ。
◎噴出ユニットへの切削油供給耐圧が最大4MPa。
◎R1/4標準ノズル仕様にて市販のノズル装着が可能。



機能

◎切粉除去に最適な3パターンのノズル動作モード
　FIXモード ：任意の角度にノズルを固定するモードです。
　SWEEPモード：任意の角度、任意の速度でノズルを往復させるモードです。
　KICKモード：任意の角度にてノズル動作途中で速度を上げて往復させるモードです。

◎専用コントローラーを用いてウェイビーノズルに動作を記憶させることで
　それぞれのツールに適した切削油噴射が行えます。(最大31パターン呼び出し可能)



無線コントロール機能

◎iOSデバイス(iPhone、iPad)による無線コントロール機能を搭載。
◎Bluetooth®Meshによる安定した接続。
◎簡易モニタリング機能(稼働状態、2系統のカウンター表示)でIoTを手軽に実現。
◎1台のiOSデバイスにて50台のWavy Nozzle 2を登録可能。



その他

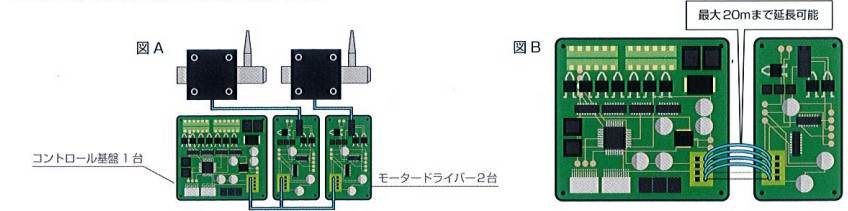

◎コントロール基盤1台で2台の噴出ユニット制御が可能。(図A)
◎コントロール基盤とノズル駆動基盤間のケーブルを最大20mまで延長可能なオプションを設定。
　これにより大型の加工機への搭載が可能。(図B)



生産性向上事例

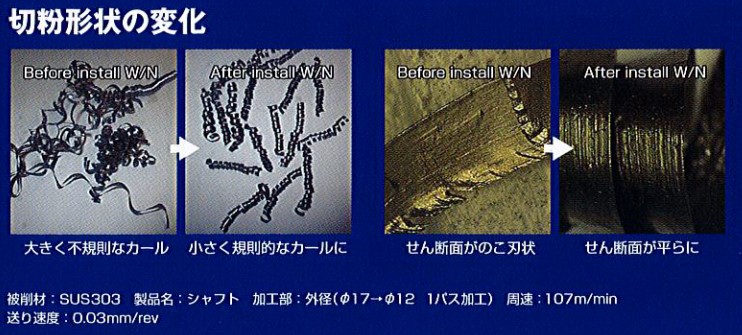

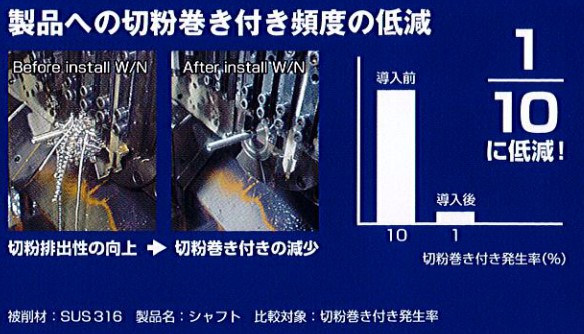

★旋盤での向上事例

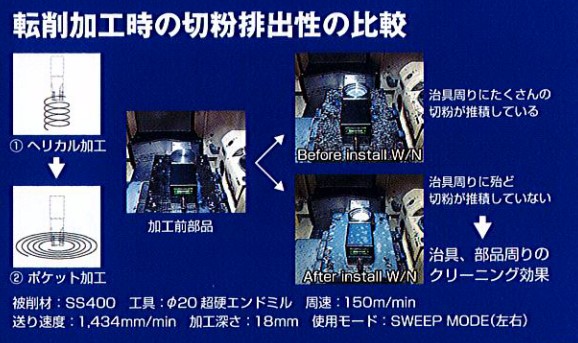

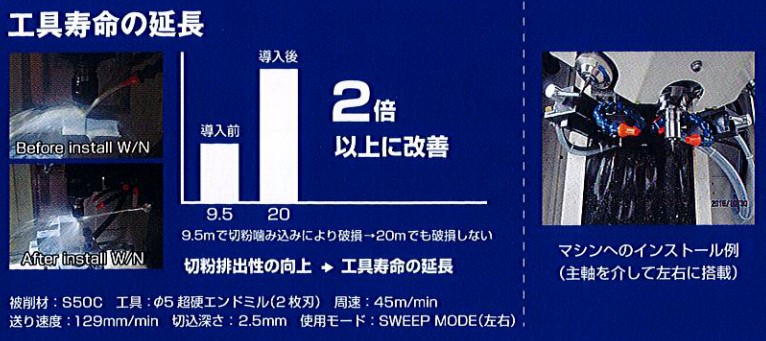

★マシニングセンタの向上事例





製品紹介動画

(ミネベアミツミ公式YouTubeチャンネルより)



★製品の詳細は「カタログを見る」からご確認いただけます。
