製品名	次世代標準チャックBRシリーズ
メーカー	株式会社北川鉄工所

驚異の精度を誇る次世代チャックBRシリーズ



標準BRチャック

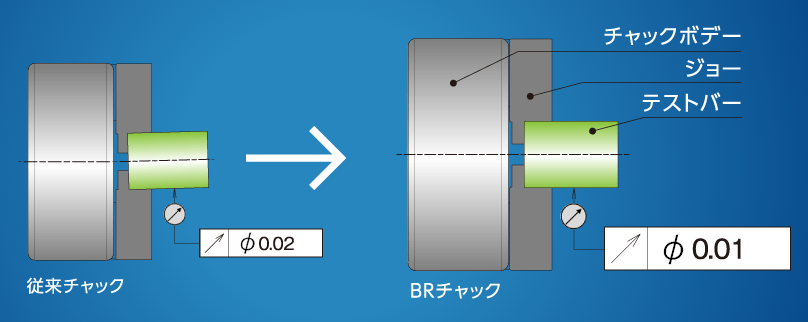

把握精度0.01mmT.I.R以下(注1)
◎これまでの標準チャックの常識を覆す把握精度で
◎仕上げ加工にも使えます。

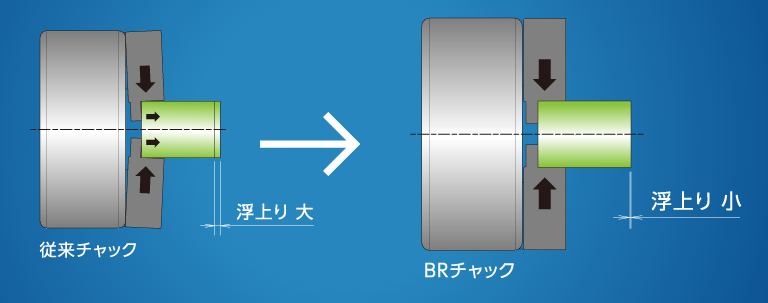

ジョーの浮上りを軽減
◎安定した加工品質を実現します。

現在のご使用チャックから容易に交換可能
◎北川鉄工所のチャックB-200、BB200シリーズから容易に交換が可能です。
◎また、現在ご使用のシリンダも継続してご使用いただけます。

注1)ジョー成形直後およびジョー脱着後の把握精度については北川鉄工所製品規格によります。
◎◎指定のソフトジョーにてテストバーを把握し、ジョー上面から10mm位置を測定した際の
◎◎テストバーの振れ量です。BR12では把握精度は0.015mm以下となります。



動画

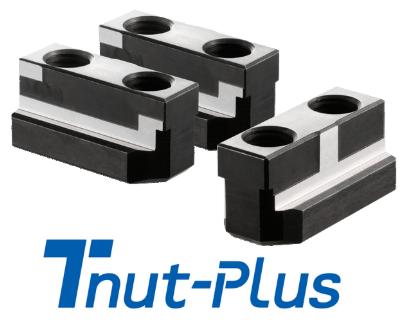

Tnut-Plus（オプション）

オプションの特殊Tナットを使用することで、
ジョーを脱着しても再現精度0.01mmT.I.R以下を実現。
★製品HPはこちら

段取り替え時のジョーの再成形不要
◎ジョーの取付再現性が高いため、
◎ジョー成形直後は把握精度を完全に維持することができます。
◎また、段取り替え時間が大幅に短縮されることで
◎時間とお金がを大幅に節約できます。



標準ソフトジョー（SJ型）でも高い再現性
◎ジョーの取付再現性が非常に高いため、高価な特殊ジョーは不要です。
◎※取付再現性を高めるためには、同社純正ののソフトジョーを使用する必要があります。



動画

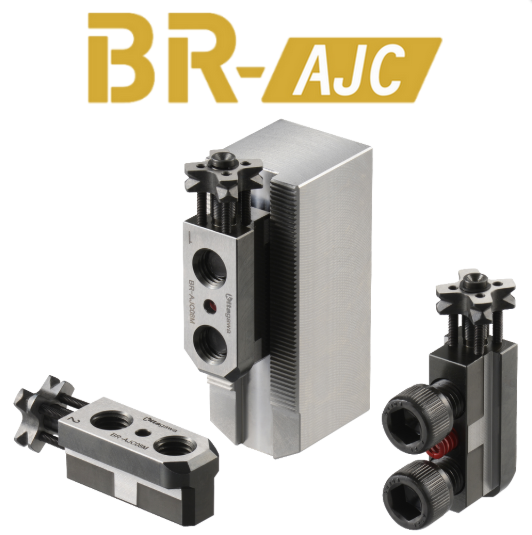

BR-AJC（オプション）

クイックジョーチェンジチャックにアップグレード
★製品HPはこちら

既存のBR/BRTチャック、ソフトジョーをそのまま使用して
◎クイックジョーチェンジチャックにできます。

セレーション位置の取付間違いがなく、
◎誰が取り付けても同じセレーション位置になります。

ジョーを脱着しても把握精度は0.01mm T.I.Rです。
◎ジョー交換時に再成形は不要です。





★製品の詳細は「カタログを見る」からご確認いただけます。

お問合せは下記をクリック、
または弊社営業担当までお願い致します。
