製品名	ベビーカンガルーシステム「BKS-FSCⅡ」
メーカー	株式会社オーケイエス

外段取り×手動治具チェンジで生産性大幅UP！

プッシュイン＆プルアウトによる簡単操作で治具交換が可能です。
外段取りをしてスライドするだけなので、時間を大幅に削減でき生産性の向上に貢献します。



特長

◎ 同一プレート繰り返し位置決め精度 ：3μm

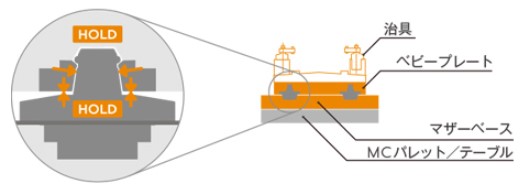

　テーパー面と端面が隙間なく密着する2面拘束で
　精度の高い位置決めとクランプを瞬時に行うことができます。

◎スムーズな動作
　リニアガイド、ローラーとリフターによる動作でベビープレートのスムーズな交換が可能です。
　ツール交換時には両キャリアを左右移動し、干渉なく機内へアクセスできます。

◎2台の治具プレートを手動交換

◎標準の駆動源はエアー(0.5MPa)
　機内マザーベースに付属のエアー油圧変換ブースターで動作します。
　(Hタイプは油圧ユニット動作)

◎ベビープレート着座確認機能
　・ハンドレバータイプはゲージ目視確認
　・電気制御タイプは確認スイッチ検出

◎オプション
　ベビープレート上面タップ穴加工タイプをご用意できます。
　また、お客様にてタップ穴加工することも可能です。

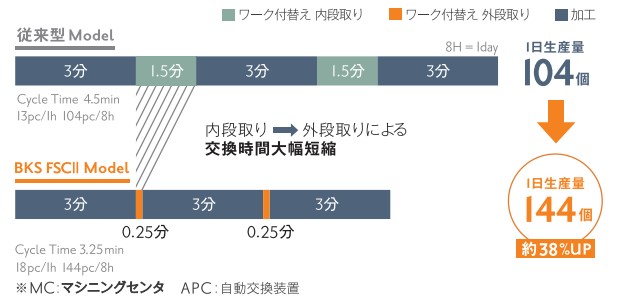

機械1台あたりの生産量の比較例(立形マシニングセンタAPCなしの場合)

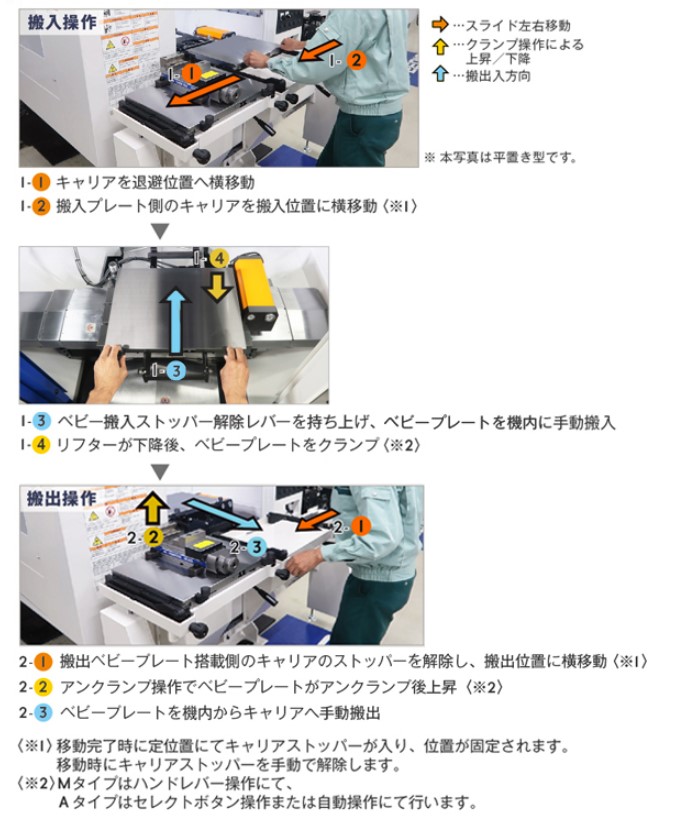

ベビープレート交換方法

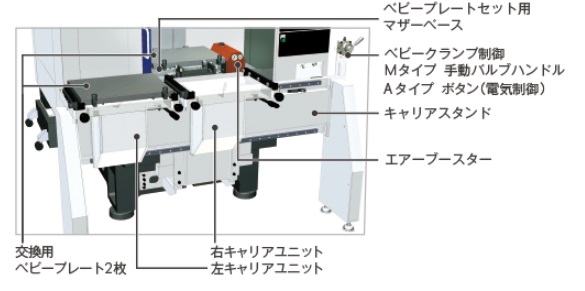

パッケージ内容（平置き型の場合）

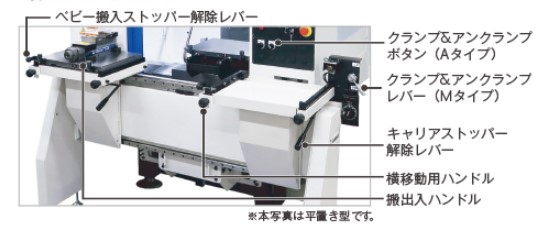

操作レバー/ボタン



製品紹介動画

https://youtu.be/5vvzwmJtlYI

(オーケイエス　公式YouTubeチャンネルより)
